Что такое обработка на станках с ЧПУ? Полный обзор
В отличие от ручной обработки, при которой оператор физически управляет рычагами, колесиками и кнопками для направления режущего инструмента, обработка с ЧПУ исключает из процесса фактор человеческого влияния. Цифровой проектный файл (как правило, CAD-модель) преобразуется в команды для станка (G-код), которые определяют каждое движение, скорость и скорость подачи. В результате получается процесс, обеспечивающий получение стабильных, повторяемых и высокоточных деталей, независимо от того, изготавливаете ли вы отдельный прототип или серийную партию из 10 000 единиц.
Как работает ЧПУ-обработка: пошаговый процесс
Чтобы понять, как работает ЧПУ-обработка, необходимо разбить этот процесс на основные этапы. Хотя конкретные рабочие процессы варьируются в зависимости от типа станка и сложности детали, основная последовательность действий остается одинаковой во всей отрасли.
1. Проектирование и CAD-моделирование
Каждый проект обработки на станках с ЧПУ начинается с цифрового проектирования. Инженеры используют программное обеспечение для автоматизированного проектирования (CAD), такое как SolidWorks, AutoCAD или Fusion 360, для создания 3D-модели нужной детали. Эта модель определяет все геометрические параметры, размеры и допуски, которым должна соответствовать готовая деталь. Качество CAD-модели напрямую влияет на качество обработанной детали. Неполная геометрия, неточно определенные допуски или непрактичные элементы могут привести к ошибкам при изготовлении, увеличению затрат и задержкам в производстве.
2. CAM-программирование и генерация G-кода
3. Настройка оборудования и закрепление деталей
4. Выполнение обработки
5. и контроль качества

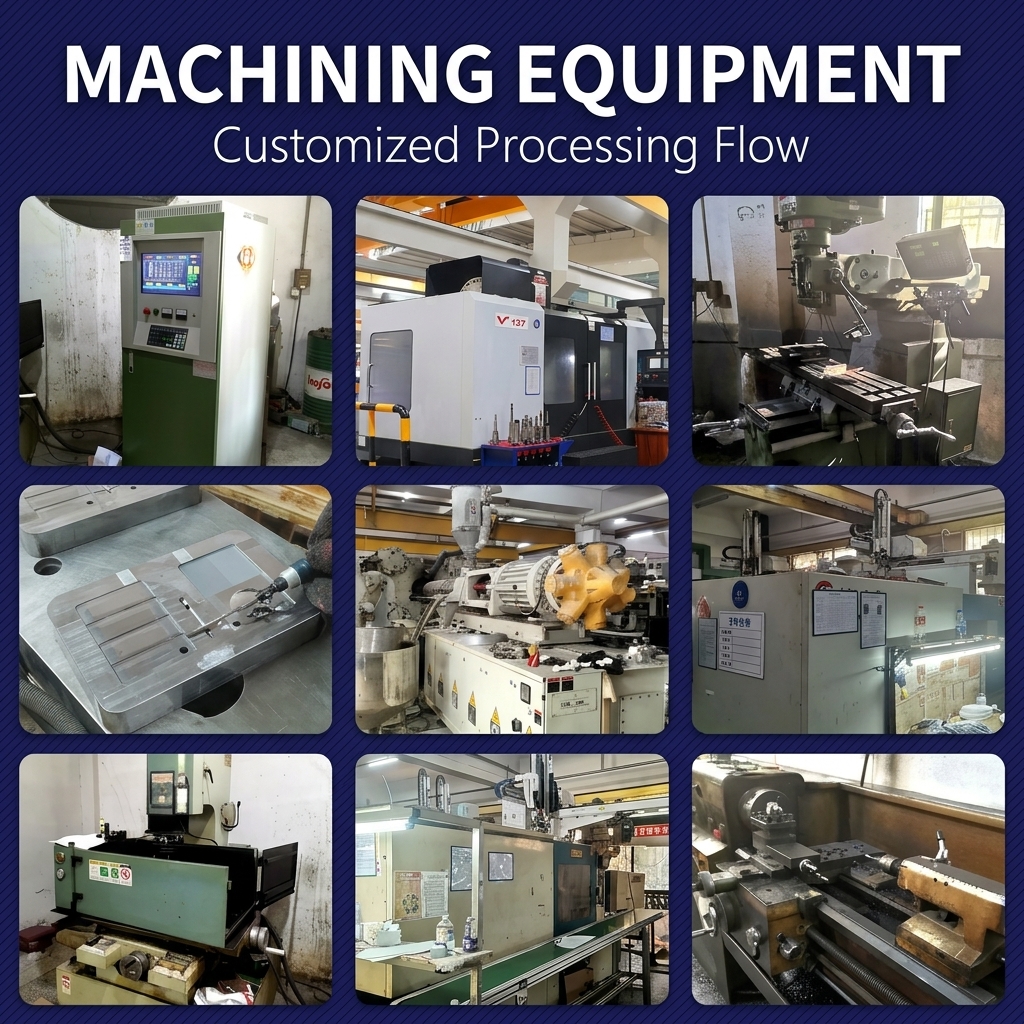

Типы станков с ЧПУ
Термин “обработка с ЧПУ” охватывает широкий спектр станков. Каждый тип станков предназначен для решения определенных производственных задач, и выбор подходящего станка зависит от геометрии детали, материала, объема производства и требований к допускам.
Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ используют вращающиеся режущие инструменты для снятия материала с неподвижной (или медленно вращающейся) заготовки. Они являются наиболее универсальным типом станков с ЧПУ, способным обрабатывать плоские поверхности, пазы, отверстия, карманы и сложные 3D-контуры. Фрезерные станки варьируются от простых 3-осевых машин, в которых инструмент перемещается по осям X, Y и Z, до современных 5-осевых станков, которые могут наклонять и поворачивать инструмент или заготовку для обработки сложных геометрических форм. Для деталей из нейлона и инженерных пластиков фрезерование с ЧПУ часто является предпочтительным методом благодаря способности обеспечивать узкие допуски без риска термической деформации, характерного для некоторых альтернативных процессов.
Токарные станки с ЧПУ (токарные центры)
На токарных станках с ЧПУ заготовка вращается относительно неподвижного режущего инструмента, что делает их идеальным выбором для обработки цилиндрических деталей. Вращательное движение в сочетании с линейным перемещением инструмента позволяет изготавливать валы, втулки, резьбовые детали и другие детали с ротационно-симметричной геометрией. Современные токарные центры часто оснащены приводными инструментами — вращающимися инструментами, которые могут выполнять операции фрезерования, сверления и нарезания резьбы на вращающейся детали, эффективно объединяя возможности токарного и фрезерного станков в одном устройстве.
Фрезерные станки с ЧПУ
Плазменные и лазерные резаки с ЧПУ
Вместо физических режущих инструментов эти станки используют тепловую энергию для резки листовых материалов. Плазменные резаки ионизируют газ, создавая электропроводящую плазменную струю, которая плавит проводящие металлы, такие как сталь и алюминий. Лазерные резаки используют сфокусированный луч света для испарения или плавления материала с чрезвычайной точностью. Оба типа представляют собой 2D-профилирующие станки (хотя некоторые лазерные станки могут выполнять 3D-резку), которые отлично подходят для высокоскоростной обработки листового металла и пластин.
Станки с ЧПУ для электроэрозионной обработки (ЭЭО)
Станки для электроэрозионной обработки (ЭЭО) используют электрические искры для удаления материала вместо механической резки. При проволочной электроэрозионной обработке тонкий проволочный электрод прорезает заготовку, как прецизионная пила, обеспечивая чрезвычайно узкие допуски и высокое качество поверхности. При электроэрозионной обработке по погружению (также называемой электроэрозионной обработке с поршнем) используется профилированный электрод для “выжигания” полостей в заготовке. Электроэрозионная обработка особенно ценна при обработке твердых материалов, сложных внутренних геометрических форм, а также в тех случаях, когда необходимо избежать механических нагрузок, возникающих при резке.
Материалы, используемые в обработке с ЧПУ
Обработка на станках с ЧПУ подходит для широкого спектра материалов, что является одной из основных причин её широкого применения. Выбор материала зависит от области применения, условий эксплуатации, нормативных требований и бюджета.
Металлы
Алюминий является одним из наиболее часто подвергающихся механической обработке металлов благодаря своей превосходной обрабатываемости, благоприятному соотношению прочности к весу и коррозионной стойкости. Сплавы, такие как 6061-T6 и 7075, широко используются в аэрокосмической и автомобильной промышленности, а также при производстве товаров широкого потребления. Нержавеющая сталь (304, 316) обладает превосходной коррозионной стойкостью и широко используется в производстве медицинского оборудования и оборудования для пищевой промышленности. Титан имеет самое высокое соотношение прочности к весу, но, как известно, его очень сложно обрабатывать из-за низкой теплопроводности, которая приводит к концентрации тепла на режущей кромке. К другим металлам, которые часто подвергаются механической обработке, относятся латунь, медь, инструментальная сталь и инконель.
Инженерные пластики
Для областей применения, где первостепенное значение имеют снижение веса, электрическая изоляция, химическая стойкость или экономическая эффективность, инженерные пластики являются отличным выбором. Нейлон (полиамид) особенно популярен для изготовления деталей, подвергающихся механической обработке, благодаря своей прочности, износостойкости и самосмазывающимся свойствам. К распространенным маркам относятся нейлон 6, нейлон 6/6, а также варианты со стеклонаполнителем для повышения жесткости. К другим поддающимся механической обработке пластикам относятся ПТФЭ (тефлон) для применения в условиях высоких температур и химической коррозии, ПЭЭК для экстремальных условий эксплуатации, ацеталь (Делрин) — благодаря стабильности размеров и низкому коэффициенту трения, а также УВМВ-ПЭ — благодаря ударопрочности и стойкости к истиранию.
Соображения по выбору материала
Выбор подходящего материала для детали, обрабатываемой на станке с ЧПУ, предполагает учет целого ряда факторов. Механические свойства, такие как прочность на разрыв, твердость и усталостная прочность, должны соответствовать требованиям конкретного применения. Воздействие внешних факторов — в том числе экстремальных температур, химических веществ, ультрафиолетового излучения и влаги — может сделать некоторые материалы непригодными для использования. Нормативные требования (FDA, RoHS, REACH) могут предписывать использование определённых марок материалов. Наконец, всегда следует учитывать стоимость: цена сырья, обрабатываемость (которая влияет на время цикла и износ инструмента) и минимальные объёмы заказа — всё это влияет на общую экономическую эффективность проекта.
Преимущества и ограничения обработки с ЧПУ
Преимущества
Точность и повторяемость: Станки с ЧПУ обычно обеспечивают допуски в пределах ±0,005 дюйма, а высокотехнологичные станки способны достигать точности ±0,0005 дюйма. После настройки станок каждый раз изготавливает одинаковую деталь, что исключает человеческую ошибку.
Масштабируемость: Обработка на станках с ЧПУ подходит для объемов производства от 1 до 100 000+ единиц. Одно и то же оборудование, инструменты и процессы используются как для создания прототипов, так и для серийного производства, что обеспечивает плавный переход от этапа разработки к этапу производства.
Универсальность материала: В отличие от аддитивного производства (3D-печати), которое ограничено использованием специализированных материалов, обработка на станках с ЧПУ позволяет работать практически с любыми твёрдыми материалами — металлами, пластиками, композитами и деревом.
Качество поверхности: Поверхность обработанных деталей может достигать уровня гладкости Ra 0,4 пм (16 пин) без дополнительной обработки. Для задач, требующих ещё более высокой гладкости поверхности, можно без труда применить дополнительные виды обработки, такие как полировка, анодирование или дробеструйная обработка.
Скорость: Сроки изготовления деталей, обрабатываемых на станках с ЧПУ, для стандартных материалов составляют от 1 до 15 рабочих дней, что значительно быстрее, чем при литье под давлением (4–12 недель на изготовление пресс-формы) или литье.
Ограничения
Геометрические ограничения: При использовании круглых режущих инструментов невозможно получить острые внутренние углы; минимальный внутренний радиус равен радиусу инструмента. Обработка глубоких карманов с малым диаметром может представлять сложность из-за прогиба инструмента и проблем с удалением стружки.
Отходы материалов: Субтрактивное производство по своей сути сопровождается образованием отходов. В случае сложных деталей со значимыми параметрами коэффициент “buy-to-fly” (отношение массы сырья к массе готовой детали) для авиакосмических компонентов может достигать 10:1 или более.
Себестоимость единицы продукции при определённом объёме производства: Хотя обработка на станках с ЧПУ является экономически выгодной при производстве небольших и средних партий, при очень больших объемах (сотни тысяч единиц) такие технологии, как литье под давлением, позволяют снизить себестоимость единицы продукции, несмотря на более высокие первоначальные затраты на изготовление пресс-форм.
Сложность настройки: Изготовление сложных деталей может потребовать нескольких настроек, изготовления нестандартных приспособлений и использования специализированного инструмента. Каждая дополнительная настройка увеличивает затраты и повышает вероятность ошибок.
Обработка на станках с ЧПУ по сравнению с другими производственными процессами
Обработка на станках с ЧПУ и 3D-печать
3D-печать (аддитивное производство) позволяет создавать детали слой за слоем, что дает возможность получать геометрические формы, которые невозможно изготовить на станках — внутренние решетчатые структуры, сложные органические формы и подрезы. Однако детали, напечатанные на 3D-принтере, как правило, уступают детали, изготовленным на станках, по механическим свойствам, качеству поверхности и точности размеров. Для функциональных прототипов и компонентов конечного назначения, требующих жестких допусков или определенных свойств материала, обработка на станках с ЧПУ по-прежнему остается предпочтительным выбором. Многие производители используют гибридный подход: 3D-печать для быстрой проверки концепции, а затем обработка на станках с ЧПУ для функционального тестирования и серийного производства.
Обработка на станках с ЧПУ и литье под давлением
Injection molding is the king of high-volume plastic part production. Once the mold is made, parts can be produced in seconds at unit costs measured in cents. However, mold tooling costs $5,000 to $100,000+ and takes 4-12 weeks to produce. CNC machining requires no tooling and can start producing parts within days of receiving the CAD model. For nylon and plastic components, CNC machining is the clear winner for prototyping, low-to-medium volumes (typically under 10,000 units), and applications requiring material certification or tight tolerances. Injection molding takes over when volumes justify the tooling investment and when complex internal geometries (snap fits, living hinges, thin walls) are required.
Applications Across Industries
Аэрокосмическая промышленность
The aerospace industry demands extreme precision, material traceability, and reliability. CNC machined components in aircraft include structural brackets, engine mounts, landing gear parts, and hydraulic manifolds. Materials like 7075 aluminum and titanium are common, and AS9100 certification is often required from machining suppliers. A single commercial aircraft contains thousands of machined parts, from seat track rails to wing ribs.
Медицинские приборы
Surgical instruments, orthopedic implants, dental prosthetics, and diagnostic equipment housings all rely on CNC machining. Medical-grade materials like 316L stainless steel, PEEK, and titanium are machined in ISO 13485-certified facilities with rigorous process validation. The ability to machine patient-specific implants from CT scan data is a rapidly growing application.
Автомобили
Промышленное оборудование
Heavy machinery, manufacturing equipment, and processing systems depend on machined components for structural integrity and precision alignment. Gears, shafts, bearing housings, valve bodies, and pump components are all routinely machined. For equipment manufacturers, CNC machining provides the flexibility to customize designs without the cost of dedicated tooling.
Key Factors That Influence CNC Machining Costs
Understanding what drives CNC machining costs helps procurement professionals make informed decisions and optimize designs for manufacturability.
Material Selection: Raw material cost varies dramatically. 6061 aluminum might cost $3-5 per pound, while PEEK can exceed $60 per pound. Beyond raw material price, machinability matters – titanium takes 3-5 times longer to machine than aluminum, directly increasing labor and machine time costs.
Part Complexity: Simple prismatic parts with straight walls and flat bottoms machine quickly with standard tooling. Complex 3D surfaces requiring ball end mills, tight internal corners needing small-diameter tools, and features requiring multiple setups all increase cycle time and cost. Design for manufacturability (DFM) principles can often reduce complexity without compromising function.
Tolerance Requirements: Standard tolerances of +/-0.005 inches are achievable without special effort. Tight tolerances of +/-0.001 inches or less require slower feed rates, more frequent tool changes, additional , and sometimes climate-controlled environments – all of which increase cost. Specifying tighter tolerances than necessary is one of the most common sources of unnecessary machining cost.
Production Volume: While CNC machining has minimal setup costs, setup amortization still matters. A batch of 100 parts benefits from spreading setup and CAM ming time across more units compared to a batch of 5. For very large volumes, dedicated production fixturing and optimized s can significantly reduce per-unit costs.
Surface Finish: As-machined finishes (typically 63-125 Ra microinches) are standard. Smoother finishes require additional finishing passes, non-standard tooling, or secondary operations like polishing, adding cost. Specifying finish requirements only where functionally necessary avoids unnecessary expense.
Choosing a CNC Machining Partner
Selecting the right machining supplier is as important as designing the part correctly. Key evaluation criteria include:
Technical Capability: Does the shop have the right machines, tooling, and expertise for your materials and tolerances? A shop that specializes in aluminum automotive brackets may struggle with PEEK medical components.
Quality Systems: ISO 9001 certification is the baseline. For regulated industries, look for AS9100 (aerospace), ISO 13485 (medical), or IATF 16949 (automotive). Ask about equipment, process documentation, and statistical process control methods.
Material Expertise: If your parts use engineering plastics like nylon, partner with a shop that understands the unique challenges – thermal expansion, chip control, coolant compatibility, and stress relief. Experience with specific materials reduces the risk of scrap and delays.
Communication and Responsiveness: The best machining partners provide DFM feedback before cutting, offer transparent pricing with line-item detail, and communicate proactively about schedule changes or technical issues.
Масштабируемость: Can the supplier handle your growth? A shop that serves you well for 50 prototype parts may not have the capacity for 5,000 production units. Understand their capacity, equipment redundancy, and ability to scale.
Summary
CNC machining remains a cornerstone of modern manufacturing for good reason. Its combination of precision, material versatility, and production flexibility makes it indispensable across industries. For engineering plastic components – particularly nylon parts requiring tight tolerances and consistent quality – CNC machining offers an ideal balance of performance and cost-effectiveness across prototyping and production volumes.
Understanding the process, material options, cost drivers, and supplier selection criteria empowers procurement professionals and engineers to make informed decisions that optimize both part quality and project economics. Whether you are developing a new product, sourcing production components, or evaluating manufacturing partners, a solid grasp of CNC machining fundamentals is essential.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Для чего лучше всего использовать обработку с ЧПУ?
Обработка на станках с ЧПУ наиболее подходит для деталей, требующих точных размеров, повторяемой геометрии и эффективного перехода от изготовления прототипов к серийному производству.
Можно ли при ЧПУ-обработке обрабатывать пластик так же, как и металл?
Да. При правильном подборе инструмента и параметров резания с помощью ЧПУ можно обрабатывать алюминий, сталь, латунь, инженерные пластики, нейлон, POM, PC и другие материалы, поддающиеся механической обработке.
Какая информация необходима для расчета стоимости детали, изготовленной на станке с ЧПУ?
Для составления точного коммерческого предложения обычно требуются чертеж или файл CAD, информация о материале, количестве, допусках, качестве поверхности, критических элементах, а также любые требования к контролю качества и поставке.
В чём заключается основной риск при проектировании в области обработки с ЧПУ?
Основной риск заключается в разработке геометрии, которая выглядит хорошо в CAD, но при реальной обработке затрудняет установку в зажимное приспособление, применение инструмента, проведение контроля качества или поддержание размеров в пределах допуска.
